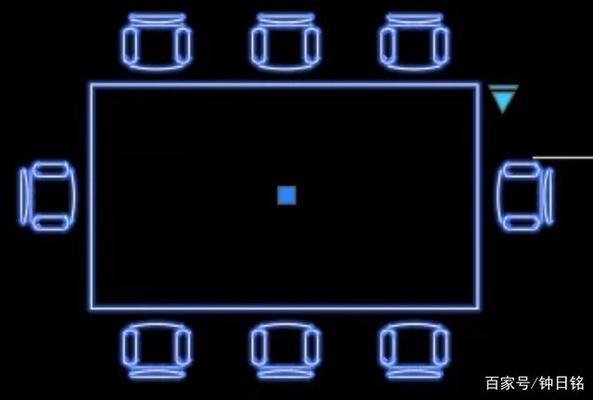

# AutoCAD動態塊高級應用技巧摘要，AutoCAD動態塊通過參數與動作的協同設計，實現了圖形的高度可定制性與重用性，其核心在于將塊屬性與幾何變形邏輯結合，例如利用查詢參數實現多形態切換（如不同型號的麻將桌），或通過表達式控制尺寸動態調整，高級技巧包括：定義可見性狀態以適應不同設計場景，設置動作觸發條件（如點選、數值輸入）驅動塊行為，以及利用自定義屬性擴展塊的功能維度，在機械與建筑設計中，動態塊可顯著提升效率，如通過參數化模板快速生成標準化零件或建筑構件，結合面向?qū)ο缶幊趟枷?，可實現批量生成與自動化更新，例如通過腳本控制塊實例的屬性同步，有效維護策略強調參數結構化設計，確保塊的可擴展性與兼容性，同時減少重復修改的工作量。

AutoCAD動態塊高級應用技巧

動態塊的基本概念

動態塊是AutoCAD中的一項重要特性，它允許用戶創建具有可調整屬性的圖塊。這種圖塊不僅包含基本的幾何形狀，還包含一系列的動作和參數，使得在插入和編輯圖塊時，可以實時修改其尺寸、角度等屬性。動態塊的使用可以大大提高繪圖效率和靈活性。

動態塊的高級應用技巧

1. 參數和動作的設置

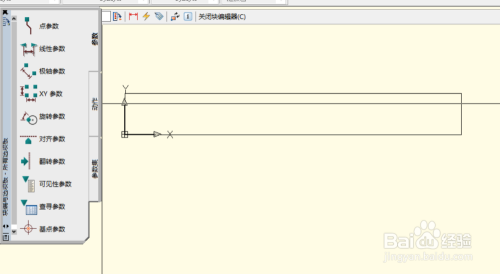

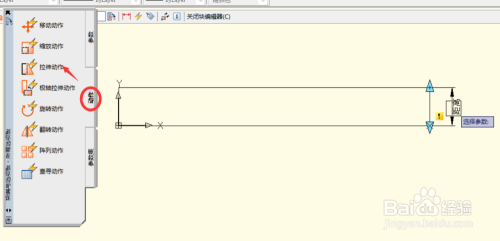

在創建動態塊時，首先需要設置參數，然后設置動作。參數可以是線性、角度、距離等，動作則包括拉伸、旋轉、翻轉等。例如，可以通過設置線性參數來控制塊的長度，或者通過設置角度參數來控制塊的旋轉角度。在設置動作時，需要選擇相應的參數，并定義動作的效果，如拉伸的距離或旋轉的角度。

2. 多動作的協調

一個動態塊可以包含多個動作，這些動作之間需要協調工作。例如，如果一個動態塊中有拉伸和旋轉兩個動作，可能需要確保這兩個動作是相互獨立的，或者是相互關聯的。這需要在設置動作時仔細考慮動作的順序和相互作用。

3. 可見性的控制

在動態塊中，可以通過設置可見性來控制某些元素的顯示與否。例如，可以為一個門的動態塊設置不同的可見性狀態，以便在不同的情況下顯示門的開啟或關閉狀態。這需要在塊編輯器中設置可見性參數，并將其與動態塊的動作關聯起來。

4. 夾點的使用

夾點是動態塊編輯中的一個重要工具，它可以幫助用戶更直觀地調整塊的形狀和大小。在創建動態塊時，可以通過設置夾點的位置和行為，來控制塊在編輯時的響應方式。例如，可以設置夾點為固定點，或者使其隨著塊的拉伸而移動。

5. 動態塊的優化

在創建復雜的動態塊時，需要注意塊的性能和穩定性。例如，避免過多的嵌套動作，或者避免使用過于復雜的參數表達式。此外，還可以通過清理不必要的元素和簡化塊的結構，來提高動態塊的運行效率。

結論

以上技巧可以幫助用戶更好地利用AutoCAD的動態塊功能，創造出更加靈活和高效的繪圖解決方案。需要注意的是，動態塊的設計需要結合具體的繪圖需求和場景，不斷地實踐和探索才能掌握。
