鋼板焊接夾具設計要點涵蓋多個關鍵方面，要精準定位，確保厚鋼板在夾具中的位置準確無誤，以保證焊接的高精度要求，夾緊裝置需具備足夠的強度和穩定性，能可靠地固定厚鋼板，防止其在焊接過程中發生位移或變形。，考慮到厚鋼板的特性，夾具的材質要能承受焊接高溫及較大的作用力，避免自身損壞影響焊接質量，夾具的設計應便于操作，如裝夾和拆卸過程要簡單快捷，提高生產效率。，還需根據厚鋼板的尺寸、形狀以及焊接工藝要求進行個性化設計，保證夾具與厚鋼板的良好適配性，合理規劃夾具的布局，使其在滿足功能需求的同時，盡可能緊湊，不占用過多空間。

厚鋼板焊接夾具設計要點

材料選擇與處理

在設計厚鋼板焊接夾具時，材料的選擇和處理是關鍵的一環。根據搜索結果，對于一般支撐塊/壓塊（下型塊/上型塊），推薦使用45#鋼，并進行淬火處理，硬度達到HRC38。定位銷則建議采用40Cr材質，并進行淬火和調質處理，硬度在HRC40-45之間。這些材料和處理方式能夠保證夾具在承受較大壓力和高溫下的穩定性，同時提高耐磨性和使用壽命。

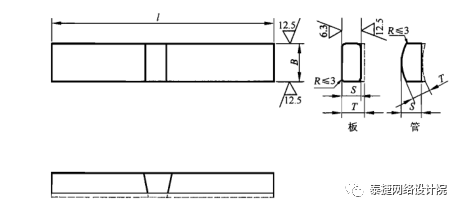

結構設計

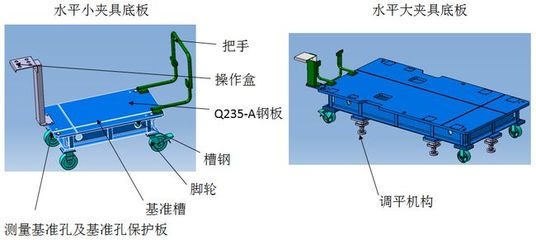

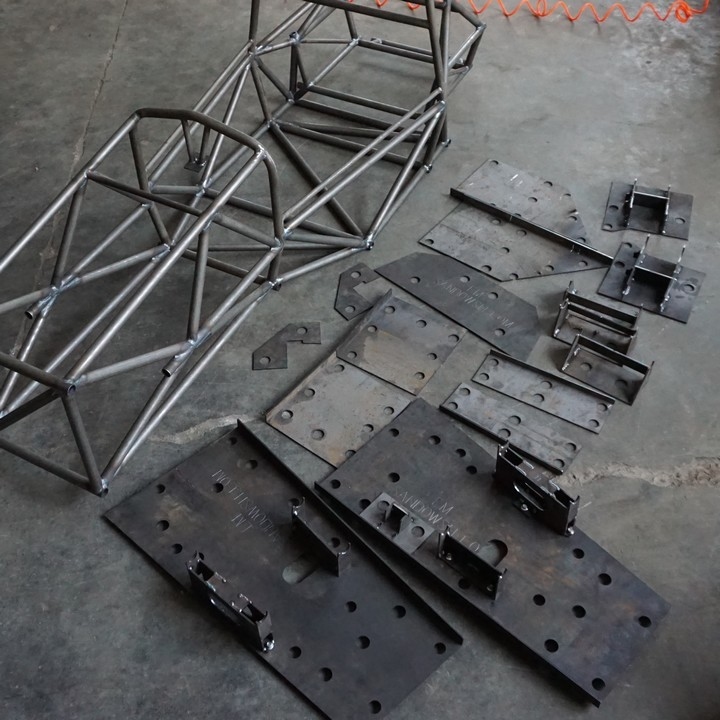

厚鋼板焊接夾具的結構設計需要考慮到足夠的剛性和穩定性。由于厚鋼板本身的質量較大，夾具的設計應當能夠承受重載荷，避免在焊接過程中發生變形。設計時可以參考使用16號槽鋼作為基礎結構，并進行熱處理退火以消除應力，同時進行噴砂處理。此外，考慮到厚鋼板的重量，可能還需要設計專門的工件抬起機構，以方便工件的裝卸。

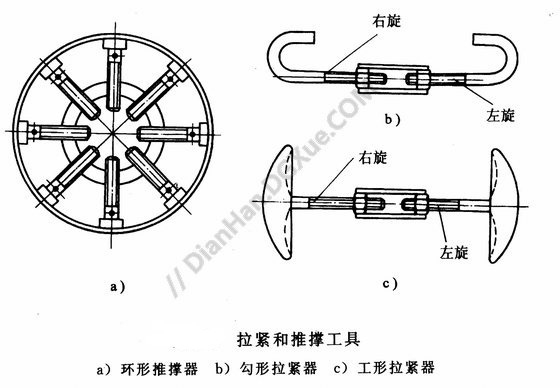

定位與夾緊

定位和夾緊是焊接夾具設計的核心內容。對于厚鋼板，由于其剛性較大，定位精度尤為重要。設計時可以采用優質45#鋼制作定位塊和夾緊塊，并進行相應的熱處理。定位銷的形式可以選擇1圓+1菱的標準配置，特殊情況下可選用2圓銷。夾緊力方面，一般情況下壓緊位置要求有30kg的壓緊力，弧焊夾具要求有50kg的壓緊力。

自動化與操作高度

在設計厚鋼板焊接夾具時，還應考慮自動化水平和操作者的操作高度。一般來說，點焊夾具的操作高度應為750mm～800mm，以符合人體工程學原理，減少操作者的疲勞。如果計劃實現焊接過程的自動化，還需要考慮氣缸的預留行程，通常要求氣缸在壓緊點處留有3mm的行程。

保護措施

在焊接過程中，厚鋼板可能會受到高溫影響，因此設計時應考慮適當?shù)谋Ｗo(hù)措施。例如，對于汽車覆蓋件的保護，可以采用CuCrZr（鉻鋯銅）材料制作保護板，有效板厚10～12mm，以防止焊點壓痕的出現。

結論

綜上所述，厚鋼板焊接夾具的設計要點包括材料的選擇與處理、結構設計、定位與夾緊、自動化與操作高度以及保護措施。這些要點旨在確保焊接過程的穩定性、精度和安全性，同時提高工作效率和產品質量。在實際設計過程中，還需要結合具體的焊接工藝和生產要求進行綜合考慮。
