一、鋼結構車間平面圖詳解

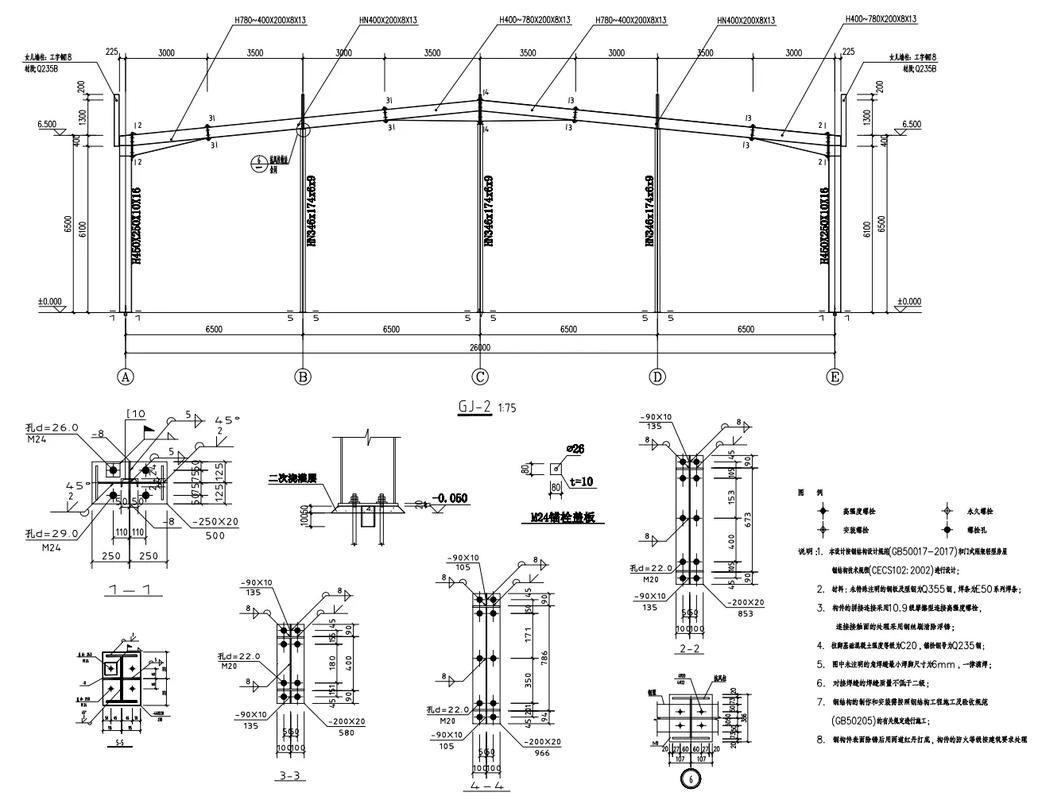

鋼結構車間平面圖是指導施工的核心圖紙，需包含以下要素：

1. ?設備布置?：明確軋機、加熱爐、吊車等設備的位置及間距，需滿足工藝要求（如加熱爐與軋機距離需大于軋件長度）。
2. ?流程線設計?：包括金屬流程線（直線式、曲折式等）、廢鋼流程線等，需避免交叉干擾。
3. ?輔助設施?：如支撐、系桿、檁條等構件的布置，需符合力學原理。

22:50鋼結構入門1——認識鋼結構布置圖嗶哩嗶哩

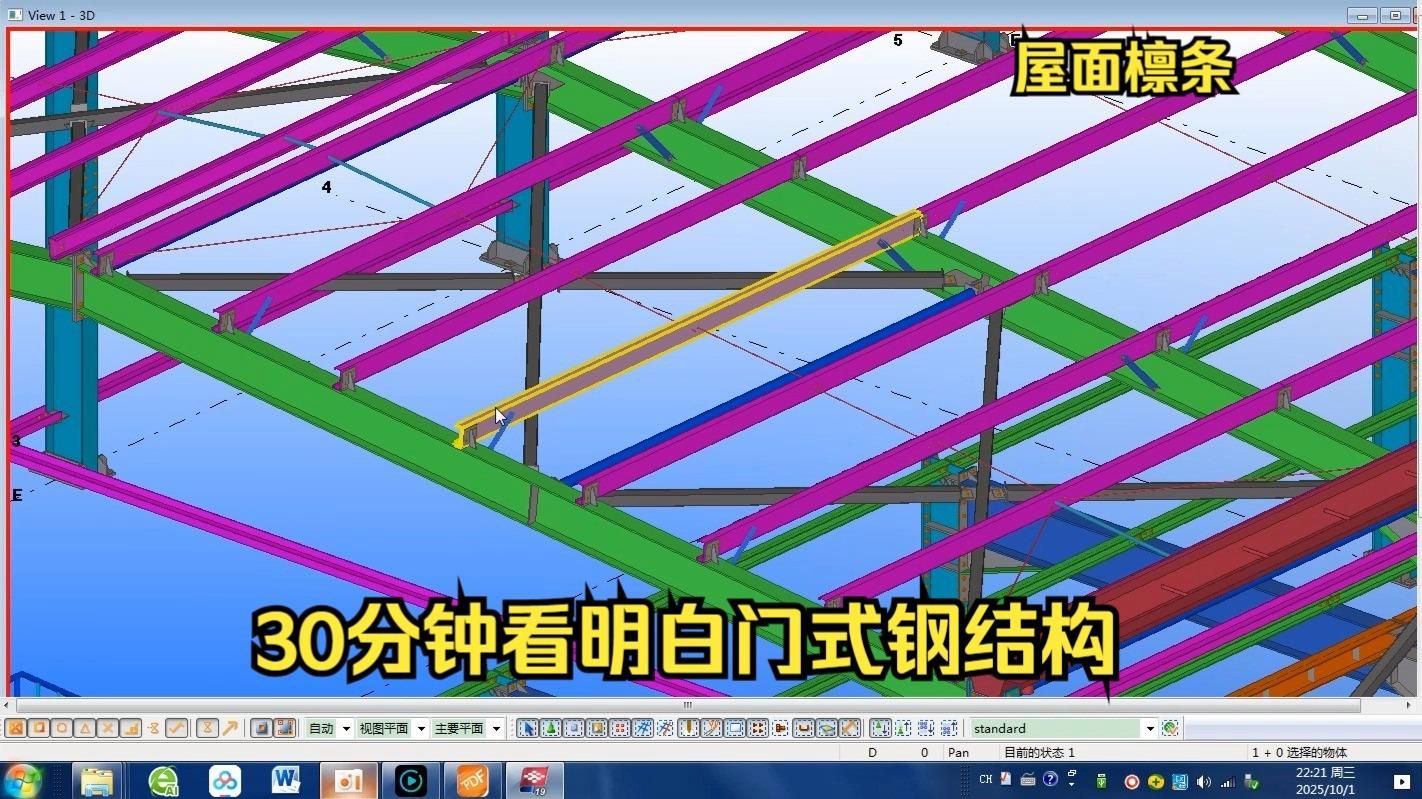

13:3330分鐘帶你從頭到尾看明白門式鋼結構廠房-(4)屋面檁條嗶哩嗶哩

二、車間設備詳解

1. ?主要設備?：
   • ?軋機?：分初軋機、粗軋機、精軋機，用于加工鋼錠或鋼坯。
   • ?加熱爐?：平行或垂直布置，需與軋機保持合理距離以減少溫度損失。
   • ?吊裝機械?：如25T汽車吊，需根據構件重量、尺寸選擇索具（安全系數>5）。
2. ?輔助設備?：
   • ?支撐系統?：包括剛性支撐（角鋼）、柔性支撐（圓鋼）等，確保結構穩定。
   • ?檁條與墻條?：采用C型鋼或Z型鋼，傳遞屋面板和墻面板的荷載。

展開

三、設備使用流程

1. ?施工準備?：
   • 驗收構件（核對編號、檢查焊縫質量）。
   • 定位軸線測量，確保吊裝精度。
2. ?安裝與吊裝?：
   • 按順序吊裝鋼柱、鋼梁，設置纜風繩（安全系數≥3.5）。
   • 安裝檁條、支撐等次構件。
3. ?驗收與維護?：
   • 檢查連接摩擦面、防腐涂層等。
   • 定期維護設備，確保長期穩定運行。
