鋼結構建筑排水系統設計至關重要，其屋面排水常見方式有有組織排水和無組織排水，設計時需綜合考量多方面因素，如依據當?shù)貧夂驐l件、降雨強度等確定合理排水坡度，保證雨水順暢排出，防止積水滲漏損害鋼結構及內部設施，對于有組織排水，要合理規劃天溝、雨水管等部件的布局與尺寸，確保排水能力滿足要求，還需考慮不同季節的溫差變化對排水系統的影響，以及定期維護清理以確保系統長期穩定運行。

一、屋面排水方式

• 無組織排水
  • 無組織排水也叫自由落水，是不采取特殊措施，讓屋面雨水直接從檐口滴落到地面的方式。這種方式構造簡單、造價低，但雨水直接流瀉，外墻腳易被飛濺雨水侵蝕，影響外墻耐久性。一般適用于房屋較低、雨水較少的地區。
• 有組織排水
  • 通過天溝、落水斗、雨水管組成排水系統，將屋面積水有組織地排到地面。又可分為內天溝排水系統和外天溝排水系統。

二、有組織排水系統組成

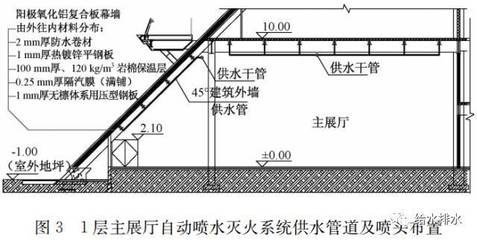

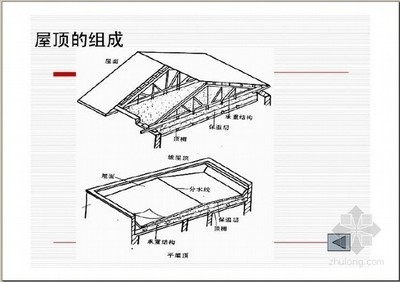

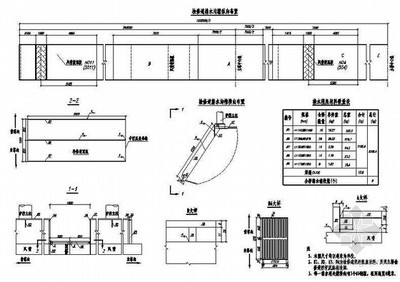

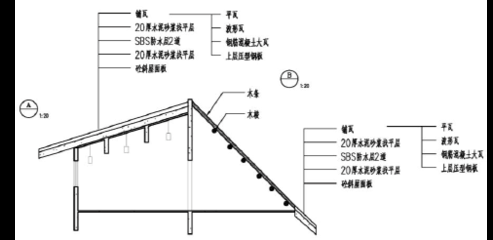

• 屋面板
  • 鋼結構屋面板常用彩鋼板等金屬材料制作。屋面坡度、材質以及板型的凹槽深度都會影響排水效果。
• 天溝
  • 用于收集和引導屋面雨水流向雨水管的排水系統，分為內天溝和外天溝。

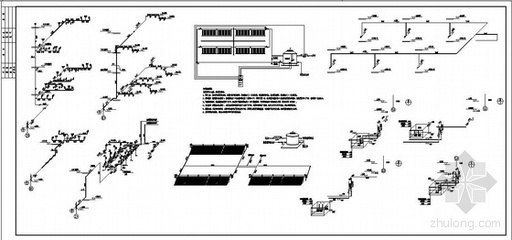

• 雨水管排水系統
  • 通常由雨水管、彎頭、漏斗、檢查孔等部分組成，作用是將雨水從天溝引導至下水道或地面。

三、屋面排水系統形式

• 重力排水
  • 性價比較高，一般情況下適用。
• 虹吸式排水
  • 當鋼結構單坡屋面排水面積較大時采用。

四、鋼結構廠房雨水排水系統類型及特點

• 外排水系統
  • 利用屋頂天溝直接通過室外立管將雨水排到室外雨水管道或室外路面。例如鋼結構廠房的雙坡屋面及其他形式屋面的邊跨天溝（靠外墻的天溝）可采用封閉系統直接外排式排除雨水，排水效果好，計算合理時一般不會冒水。
• 內排水系統
  • 利用室內雨水管道將雨水排到室外雨水管道中。如對于多坡鋸齒形屋面和多坡高低跨屋面的內天溝雨水排水可有多種選擇：
    • 長天溝外排水方式
      • 室內無雨水管，工程造價低，設計施工方便，但鋼結構廠房天溝深度受檁條高度限制（一般在200mm以內），找坡厚度達不到規范要求，所以不應采用。
    • 重力流懸吊管方式
      • 屬于內排水系統，將中間跨雨水用懸吊管連通到靠外墻處再向下排至室外雨水管道。懸吊管在廠房?jī)?nèi)易受振動，管材需嚴密不漏水，一般采用球墨鑄鐵管、PVC - U排水塑料管等。但懸吊管不應布置在遇水會引起危害的生產設備、產品和原料等上方，且不適合潔凈廠房。所以鋼結構大跨度多跨廠房的中間跨內天溝雨水不宜采用這種方式。
    • 敞開系統內埋地管方式
      • 在廠房?jī)?nèi)設埋地雨水管和檢查井。在鋼結構廠房中間跨內天溝雨水排水中較普遍，但雨水立管中的摻氣水流在檢查井內氣水分離時存在冒水噴濺可能。雨水量建議按5a≤P≤10a重現期、5min暴雨強度計算，埋地雨水管按重力流計算，還要考慮改善雨水從立管進入埋地管的水流狀態。
    • 封閉系統內埋地管方式
      • 室內設密閉埋地管和雨水檢查口井（橫管上開三通加法蘭蓋堵，并設橡膠墊密封）。無開口部位不會引起水患，管道為壓力排水，排水能力較大，經多個項目檢驗效果較好。

五、設計注意事項

• 對于鋼結構廠房的雨水排水系統設計，建議取較大的重現期，一般可取10a。
• 具有高低跨屋面的鋼結構廠房，若高跨屋面面積很大，應單獨設置雨水排水系統排出室外，防止高跨屋面雨水排入低跨屋面導致低跨屋面雨水量太大，淹沒彩鋼板搭接縫而漏水。
