鋼筋保護層檢測儀器是建筑工程質量檢測中的重要工具，主要用于測量混凝土結構中鋼筋的保護層厚度，確保其符合設計規范，從而保障結構的耐久性和安全性，這類儀器通常采用電磁感應或雷達波技術，通過非破壞性檢測方式快速定位鋼筋位置并測量保護層厚度。 ，常見的鋼筋保護層檢測儀分為兩類：電磁感應式和雷達式，電磁感應式儀器通過發射電磁場探測鋼筋的電磁信號，適用于普通鋼筋混凝土結構，操作簡便且成本較低；雷達式儀器則利用高頻電磁波穿透混凝土，通過反射信號分析鋼筋位置和深度，適用于復雜結構或厚層混凝土檢測，精度較高但成本相對昂貴。 ，現代檢測儀器多配備智能功能，如數據存儲、實時顯示、藍牙傳輸?shù)?，部分高端型?hào)還可生成三維成像，輔助分析鋼筋分布情況，檢測時需遵循標準流程，包括儀器校準、測點選擇、數據記錄等，以確保結果準確，環境因素（如濕度、相鄰金屬干擾）可能影響檢測精度，需通過多次測量取平均值或采用補償技術減少誤差。 ，該儀器廣泛應用于施工驗收、老舊建筑評估及維修加固領域，是保障工程質量和結構安全的關鍵設備，隨著技術進步，未來檢測儀器將向更高精度、便攜化和智能化方向發展。

鋼筋保護層檢測儀器介紹

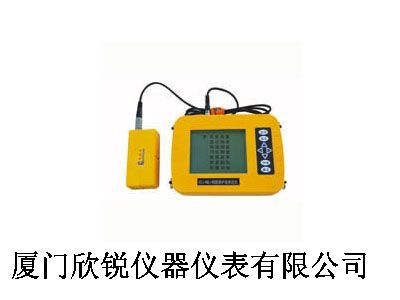

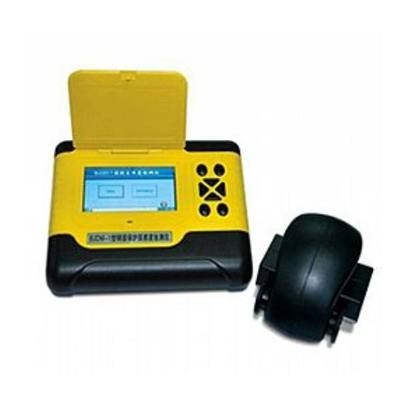

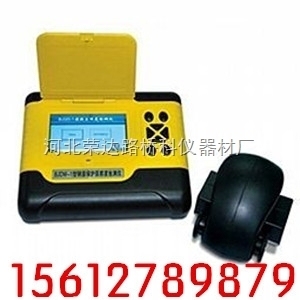

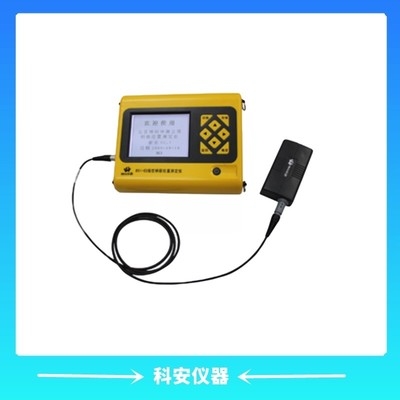

鋼筋保護層檢測儀器是一種便攜式的無損檢測設備，主要用于鋼筋混凝土結構施工質量的檢測。這類儀器能夠在混凝土表層精確地測定鋼筋的位置，檢測鋼筋保護層的厚度以及鋼筋的直徑。此外，它們還能夠?qū)炷两Y(jié)構內部的磁性體及導電體的位置進行檢測，例如墻壁內部的電纜和水暖管道，從而在施工前有效地避免對這些設施造成損害，減少意外事故的發生。

主要功能和特點

鋼筋保護層檢測儀器的主要功能包括：

1. 鋼筋位置檢測：能夠快速準確地確定混凝土結構中鋼筋的位置。
2. 保護層厚度檢測：根據已知的鋼筋直徑，檢測混凝土保護層的厚度。
3. 鋼筋直徑估測：在未知鋼筋直徑的情況下，儀器可以估測鋼筋的直徑及其對應的保護層厚度。
4. 鋼筋分布掃描：具有鋼筋布置掃描功能，能夠顯示鋼筋的網格分布圖。
5. 數據存儲和管理：具備數據存儲、查看和刪除功能，有些型號還支持USB接口數據傳輸，方便與電腦連接進行數據處理和報告生成。

技術參數

鋼筋保護層檢測儀器的技術參數包括：

• 鋼筋直徑適應范圍：通常適用于φ6mm至φ50mm的鋼筋直徑。
• 保護層厚度測量范圍：一般在6mm至190mm之間，分為不同的量程工作模式。
• 誤差范圍：儀器的大允許誤差通常在±1mm至±6mm之間，具體取決于測量范圍。
• 電池：多數儀器配備內置可充電鋰電池，能夠持續工作18小時以上。

工作原理

鋼筋保護層檢測儀器的工作原理通常是基于電磁感應法。儀器通過主機系統、信號發射系統、信號采集系統以及人機接口四大部分組成。信號發射系統產生一定頻率的激勵信號激勵探頭，在儀器周?chē)猩鲆淮未艌?chǎng)。當儀器經過鋼筋區域時，鋼筋感生出二次磁場，信號采集系統接收并轉換為數字信號，送入主機系統進行處理，從而判定鋼筋的位置和保護層厚度。

使用方法

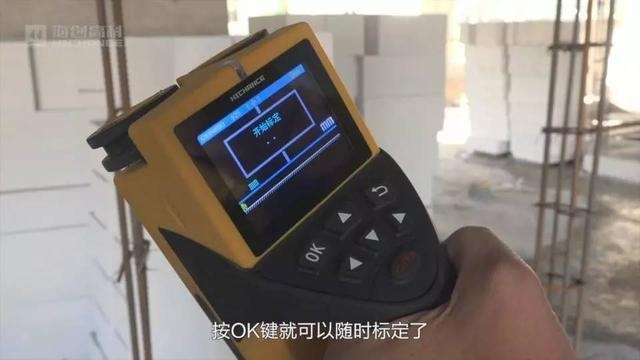

使用鋼筋保護層檢測儀器時，首先需要根據檢測對象選擇合適的檢測模式，如厚度檢測、波形掃描、剖面檢測或網格檢測。然后按照儀器的操作說明進行設置和測量。在測量過程中，需要注意保持儀器與混凝土表面的平穩接觸，并根據實際情況進行手動修正。完成檢測后，可以將數據存儲起來，并通過配套的分析軟件進行后期數據處理和報告生成。

維護和保養

為了保證鋼筋保護層檢測儀器的準確性和延長使用壽命，需要注意以下幾點維護和保養措施：

• 檢查電量：確保儀器電量充足，必要時及時充電。
• 清潔儀器：避免將儀器及配件放入水中或用濕布擦洗，同時避免使用有機溶劑擦洗。
• 存放注意事項：儀器和探頭長期不用時，應進行充電以防止電池自然放電。

綜上所述，鋼筋保護層檢測儀器是建筑工程中不可或缺的工具，它能夠幫助工程師們確保鋼筋混凝土結構的質量，保障建筑物的安全性和耐久性。
