加固設計與施工圖對接是確保工程質量和施工效率的關鍵環節，其核心要點包括設計意圖的準確傳達、施工圖的規范表達以及各專業間的協同配合，設計方需明確加固方案的技術要求，如結構補強方式、材料選用及節點處理等，并在施工圖中通過詳盡的標注、說明和圖例予以體現，避免施工中的歧義，施工圖應嚴格遵循設計規范，標注尺寸、標高、配筋等關鍵參數，并對特殊工藝（如碳纖維粘貼、植筋等）補充細部大樣圖或工藝說明，設計方需與施工方充分溝通，核查圖紙的可實施性，例如加固部位與原結構的沖突、施工空間限制等，必要時進行現場踏勘或調整方案，雙方應建立動態反饋機制，施工過程中發現圖紙問題（如管線碰撞、構造偏差）時及時協調解決，確保設計意圖落地，通過強化設計與施工的銜接，可有效減少返工、降低成本，并保障加固工程的安全性與耐久性。

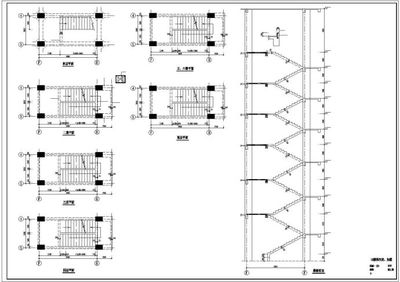

加固設計與施工圖對接要點

一、依據結構鑒定報告

• 原結構狀況的考量

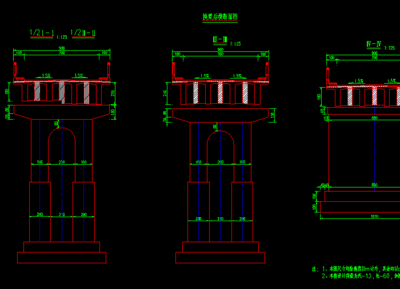

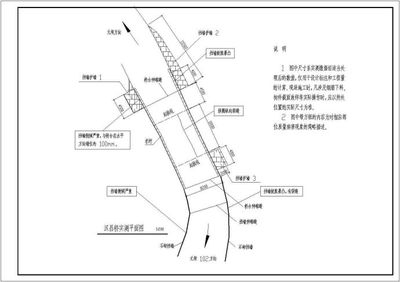

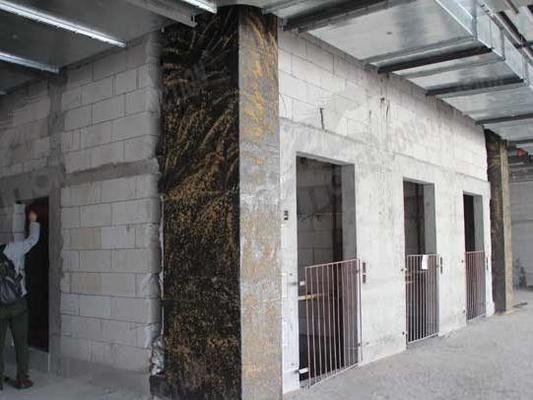

  • 加固設計必須以原結構的可靠性鑒定和抗震鑒定為基礎，這些鑒定結果是確定加固方案的依據。施工圖應準確反映出針對原結構問題的加固設計內容，例如原結構存在的構件承載能力不足、抗震性能差等問題，在施工圖中要有相應的加固措施體現，如針對梁、柱等構件的加固設計，應明確在施工圖中的具體做法，像梁的粘鋼加固或柱的增大截面加固等的詳細尺寸、材料要求等。

二、遵循安全可靠原則

• 確保加固后的結構性能
  • 加固設計要保證結構在加固后滿足強度、剛度、抗裂性、穩定性和耐久性等要求，施工圖則是將這些設計要求轉化為可實施的施工細節。例如在進行粘碳纖維加固設計時，要規定碳纖維的粘貼層數、粘貼方向等，施工圖要詳細畫出碳纖維的粘貼范圍、搭接長度等細節，確保加固后的結構能安全可靠地承受預期荷載。

三、考慮經濟合理性

• 成本與效果的平衡
  • 加固方案選擇時要兼顧經濟合理，在設計中選擇合適的加固方法，施工圖繪制時也要考慮材料的合理使用和施工的便捷性以控制成本。比如，對于一些對外觀和使用空間要求不高的結構，增設支撐加固可能是比較經濟的方法，施工圖中就要明確支撐的位置、尺寸和材料規格等，避免不必要的浪費。

四、明確節點構造

• 加固節點的重要性

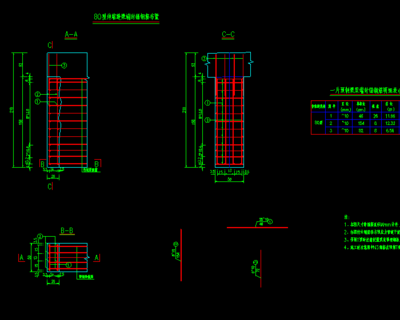

  • 加固節點往往比加固構件本身更重要。在加固設計中要對節點的構造進行詳細設計，如鋼筋的錨固、連接等節點處理。施工圖應清晰展示這些節點的詳細構造，包括節點處各構件的連接方式、錨固長度、附加錨固措施等，施工人員才能按照施工圖準確施工，避免因節點處理不當留下安全隱患。

五、符合相關規范

• 遵守現行規范標準
  • 加固設計要依據相關的專業規范，如CECS25:90《混凝土結構加固技術規范》、CECS146:2003《碳纖維片材加固混凝土結構技術規程》等。施工圖的繪制也要符合這些規范的要求，例如規范中對各種加固材料的性能指標、施工工藝等的規定，要在施工圖中體現，如結構膠的使用要求、植筋的錨固長度要求等。
