板端部是否都需要側邊封邊鋼筋和構造腰筋，需根據具體情況判斷。，當筏形基礎平板端部無支承時，應對自由邊進行封邊處理，并在封邊處設置縱向構造鋼筋，若筏板厚度較小，可采用板上、下層縱向鋼筋90°彎折搭接，并在搭接范圍內至少布置一道縱向鋼筋；若筏板厚度較厚，可在端面設置附加U形構造鋼筋與板上、下層彎折鋼筋搭接，并配置端面的縱向構造鋼筋。，

問題可參考《17G101-11：G101系列圖集常見問題答疑圖解》

6.10筏形基礎平板什么部位需要封邊?有何構造要求?

    當筏形基礎平板端部無支承時，應對自由邊進行封邊處理。根據現行的國家標準，這種處理方式有兩種，并在封邊處設置縱向構造鋼筋。需要封邊的筏形基礎平面布置示意見圖6.10-1。

當筏板的厚度較小時，可采用板的上層縱向鋼筋與板下層縱向鋼筋90°

彎折搭接，并在搭接范圍內至少布置一道縱向鋼筋。當筏板厚度較厚時，可在端面設置附加U形構造鋼筋與板上、下層彎折鋼筋搭接，并配置端面的縱向構造鋼筋。

    施工圖設計文件中應根據16G101-3圖集中的兩種做法指定一種對封邊的處理方式。基礎平板(不包括基礎梁寬范圍)的封邊構造做法如下:

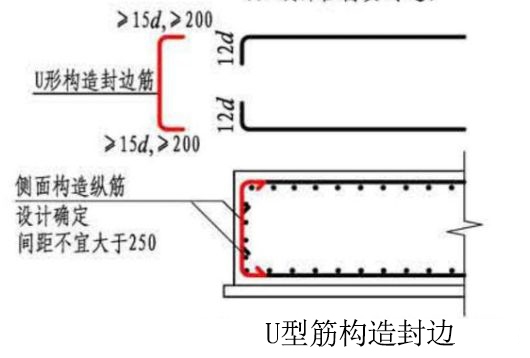

1、封邊鋼筋可采用U形鋼筋，見圖6.10-2; 間距宜與板上、下層縱向鋼筋一致。

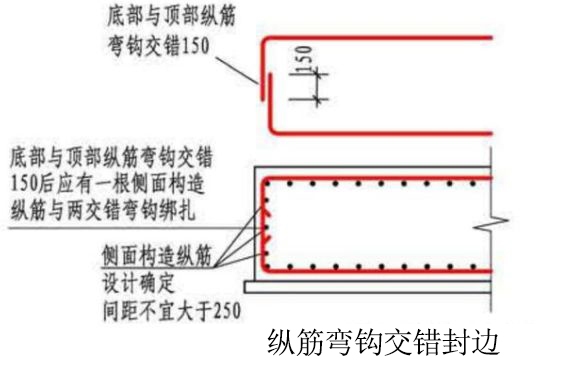

2、可將板上、下縱向鋼筋彎折搭接150mm作為封邊鋼筋，見圖6.10-3.

3 、U形封邊鋼筋直徑，當施工圖設計文件中未注明時，可參考以下要求處理，但需設計方確認:

板厚hs≤500mm時，可取d=12mm;

板厚500mm

板厚1000mm<hs<1500mm時，可取d=16mm;< p="">

板厚1500mm

板厚的> 2000mm時，可取d=20mm,

4、施工圖設計文件應注明封邊處縱向鋼筋的設置要求。
