桁架設計方法基于力學原理與結構力學理論，通過分析節點和桿件的受力特性進行，其基本原理涉及使用三角形幾何形狀構建穩定框架，由直線桿件和節點構成，桿件承受拉力或壓力，能充分發揮材料作用，節約材料并減輕重量，常見設計方法包括確定桿件長度、截面形狀及材料強度等參數，以確保結構穩定與承載能力，平面桁架多用于橋梁和屋頂，空間桁架適用于大跨度建筑，剛支撐桁架可適應溫度變化引起的變形，應用領域廣泛，涵蓋建筑、橋梁、機械等。

桁架的基本概念

桁架是由若干桿件通過節點連接而成的剛性結構，其主要特點是所有桿件僅承受軸向力（拉力或壓力），而彎矩和剪力可以忽略不計,這種受力特性使得桁架結構在跨度較大的情況下仍能保持較高的剛度和穩定性。

1 桁架的分類

• 按幾何形狀分類：平面桁架（如三角形桁架、梯形桁架）和空間桁架（如網架結構）。
• 按受力特點分類：靜定桁架（可通過靜力學平衡方程求解）和超靜定桁架（需考慮變形協調條件）。
• 按材料分類：鋼桁架、鋁合金桁架、木桁架和復合材料桁架等。

桁架設計的基本方法

桁架設計通常包括以下幾個關鍵步驟：

1 荷載分析

桁架結構需承受多種荷載,包括：

• 恒載（Dead Load）：結構自重、固定設備重量等。
• 活載（Live Load）：人員、車輛、風荷載、雪荷載等。
• 偶然荷載（Accidental Load）：地震、沖擊等。

設計師需根據使用環境和規范要求確定荷載組合,以確保結構的安全性。

2 結構計算

桁架的內力計算通常采用以下方法：

• 節點法（Method of Joints）：逐個節點分析受力平衡，適用于簡單桁架。
• 截面法（Method of Sections）：通過虛擬截面截取部分桁架，計算特定桿件的內力。
• 矩陣位移法（Matrix Displacement Method）：適用于復雜桁架或超靜定結構，借助計算機軟件（如ANSYS、SAP2000）進行有限元分析。

3 桿件設計

桁架桿件的設計需考慮：

• 強度校核：確保桿件在最大軸向力作用下不發生屈服或失穩。
• 穩定性分析：長細比較大的受壓桿件需進行屈曲分析（如歐拉公式）。
• 材料選擇：根據受力特點選擇鋼材、鋁合金或復合材料,并考慮經濟性和施工便利性。

4 節點設計

桁架節點的連接方式直接影響結構的整體性能,常見形式包括：

• 焊接節點：適用于鋼結構，強度高但施工復雜。
• 螺栓連接：便于拆卸和調整，但需考慮螺栓預緊力和滑移問題。
• 銷接節點：適用于臨時結構或可移動桁架,允許一定轉動。

桁架優化設計

為提高桁架的經濟性和性能,可采用以下優化方法：

1 拓?fù)鋬?yōu)化

通過調整桿件的布置方式，在滿足強度、剛度和穩定性要求的前提下，減少材料用量,常用的優化算法包括：

• 遺傳算法（GA）
• 粒子群優化（PSO）
• 拓?fù)涮荻确?/strong>

2 尺寸優化

在保持桁架拓?fù)浣Y(jié)構不變的情況下，優化桿件截面尺寸,以降低重量或成本。

3 形狀優化

調整桁架的整體幾何形狀（如拱高、跨度比）,以提高力學性能或適應特定建筑需求。

桁架設計的應用案例

1 建筑領域

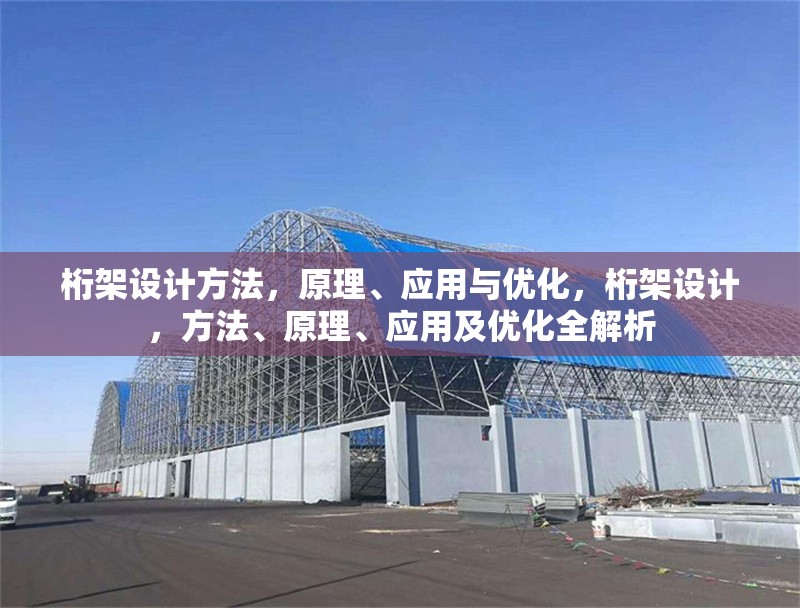

• 大跨度屋頂：如體育館、機場航站樓采用空間桁架結構。
• 高層建筑支撐：部分超高層建筑采用桁架筒結構以提高抗側剛度。

2 橋梁工程

• 桁架橋：如鐵路橋、公路橋，常見的有簡支桁架橋、連續桁架橋等。
• 懸索橋與斜拉橋：主梁部分常采用桁架結構以增強剛度。

3 機械與航空航天

• 起重機臂架：采用桁架結構以減輕重量并提高承載能力。
• 飛機機翼骨架：部分機型采用桁架式支撐結構以優化重量分布。

未來發展趨勢

隨著計算技術和材料科學的進步,桁架設計方法正朝著以下方向發展：

• 智能化設計：結合AI和機器學習優化桁架結構。
• 3D打印桁架：利用增材制造技術實現復雜節點一體化成型。
• 可持續材料應用：如碳纖維、生物基復合材料在桁架結構中的應用。
