架計算是結構工程中的重要部分，其基本方法主要包括靜力分析和動力分析兩大類，在具體計算過程中，常用的方法有結點法和截面法，結點法是通過分析桁架各結點的受力情況，利用平衡條件求出桿件內力，適用于簡單桁架或局部桿件的求解；截面法則是用一假想截面將桁架截開，取其中一部分為研究對象，根據平衡條件計算所截桿件的內力，該方法在求解復雜桁架時較為有效。，不同類型的桁架，如三角形桁架、梯形桁架和多邊形桁架等，其計算方法會有所差異，計算時需先確定桁架類型，再測量其主要尺寸，包括跨度、高度、弦桿和腹桿的直徑或截面尺寸等，

桁架的基本概念

桁架是由若干直桿通過鉸接節點連接而成的結構,通常由三角形單元組成，以保證其幾何穩定性，桁架的主要特點包括：

• 各桿件僅承受軸向力（拉力或壓力）。
• 節點為理想鉸接,不傳遞彎矩。
• 外荷載僅作用于節點上,避免桿件受彎。

根據靜定性,桁架可分為：

• 靜定桁架：桿件數量滿足 ( m = 2n - 3 )（平面桁架），( m ) 為桿件數，( n ) 為節點數。
• 超靜定桁架：桿件數量超過靜定條件，需考慮變形協調條件求解。

本文主要討論靜定桁架的計算方法。

桁架計算的基本方法

桁架計算的核心目標是確定各桿件的內力（軸力），常用的計算方法包括節點法和截面法，以及它們的組合應用。

1 節點法（Method of Joints）

節點法基于“每個節點處于平衡狀態”的原理，適用于求解所有桿件內力，具體步驟如下：

1. 計算支座反力：首先利用整體平衡條件（(\sum F_x = 0)、(\sum F_y = 0)、(\sum M = 0)）求出支座反力。
2. 逐個節點分析：從僅含兩根未知力的節點開始，依次計算各桿內力。
3. 建立平衡方程：對每個節點，建立 ( x ) 和 ( y ) 方向的平衡方程： [ \sum F_x = 0, \quad \sum F_y = 0 ]
4. 求解未知力：通過代數方法求解方程，得到桿件軸力。

示例： 考慮一個簡單桁架，節點 ( A ) 受豎向荷載 ( P )，通過節點法可逐步求解各桿內力。

2 截面法（Method of Sections）

當僅需計算部分桿件內力時,截面法更為高效，其步驟如下：

1. 計算支座反力：與節點法相同，先求整體平衡。
2. 選擇合適截面：用假想截面將桁架切斷，暴露待求桿件內力。
3. 建立平衡方程：對截取的部分桁架，利用 (\sum F_x = 0)、(\sum F_y = 0)、(\sum M = 0) 求解未知力。
4. 求解目標桿件內力：通常選擇力矩平衡點以減少計算量。

示例： 若需計算某桁架中某一特定桿的內力，可選取截面切斷該桿，并對剩余部分建立平衡方程求解。

零桿的判定

零桿是指內力為零的桿件,其存在不影響結構穩定性，但可簡化計算，常見的零桿判定規則包括：

1. 兩桿節點無外荷載：若兩桿相交于一個節點，且無外荷載作用，則兩桿均為零桿。
2. 三桿節點，兩桿共線：若三桿節點中兩桿共線，且無外荷載，則第三桿為零桿。
3. 兩桿節點有荷載：若兩桿節點受荷載作用，且荷載與其中一桿共線，則另一桿為零桿。

應用： 在計算前先識別零桿，可減少未知量，提高計算效率。

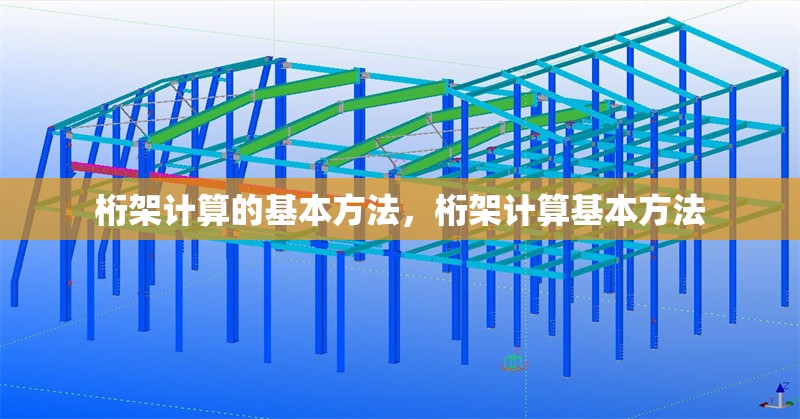

計算機輔助桁架計算

現代工程中,桁架計算常借助計算機軟件（如 SAP2000、ANSYS、MATLAB 等）進行數值分析，其基本流程包括：

1. 建立模型：輸入桁架幾何尺寸、材料屬性、約束條件。
2. 施加荷載：定義節點荷載或分布荷載。
3. 求解：采用矩陣位移法或有限元法計算各桿內力。
4. 后處理：可視化內力分布，校核安全性。

優勢：

• 適用于復雜桁架和超靜定結構。
• 可考慮非線性、溫度變化等因素。
• 提高計算精度和效率。

桁架計算的注意事項

在實際計算中,需注意以下問題：

1. 幾何穩定性：確保桁架為幾何不變體系，避免機構化。
2. 荷載作用點：外荷載應作用于節點，否則需等效轉換。
3. 材料與截面：計算內力后需校核桿件強度、穩定性（如壓桿屈曲）。
4. 計算誤差：手工計算時注意正負號（拉力為正，壓力為負）。

實例分析

以某屋頂桁架為例,跨度 10m，高度 2m，受均布荷載 ( q = 5 \text{kN/m} ) 作用：

1. 簡化計算：將均布荷載等效為節點荷載。
2. 支座反力：利用整體平衡求得 ( R_A = R_B = 25 \text{kN} )。
3. 節點法計算：從支座節點開始，逐步求解各桿內力。
4. 校核：檢查關鍵桿件（如跨中弦桿）是否滿足強度要求。

桁架計算是結構力學的重要內容,掌握節點法、截面法和零桿判定可高效求解靜定桁架內力，對于復雜結構，計算機輔助分析提供了更強大的工具，工程師在實際設計中需綜合考慮受力、材料、施工等因素，確保桁架結構的安全性和經濟性。

通過本文的介紹,讀者應能掌握桁架計算的基本方法，并應用于實際工程問題中。
