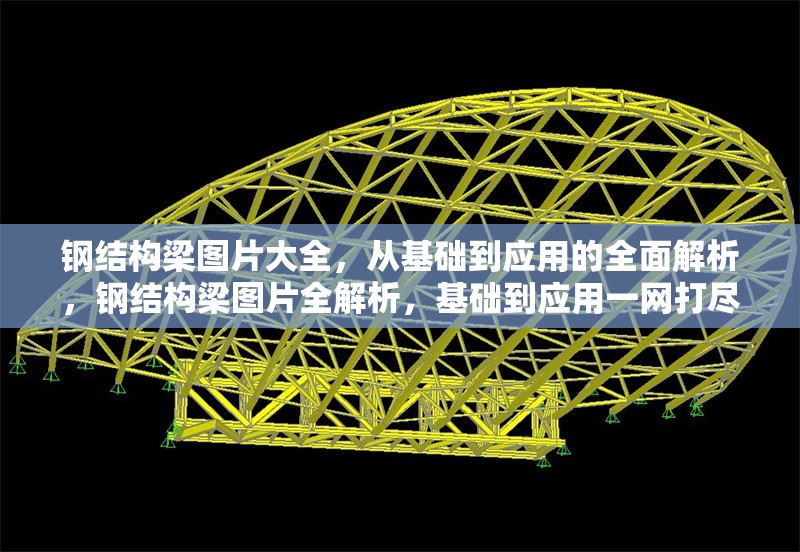

鋼結構梁圖片大全，從基礎到應用的全面解析》為讀者呈現了豐富且系統的鋼結構梁相關知識，通過大量精美的圖片，清晰展示了鋼結構梁的各種基礎形態、構造細節，無論是常見的簡易梁還是復雜的組合梁等，都有直觀呈現，內容不僅涉及鋼結構梁本身，還對其在不同場景下的應用進行了深度剖析，涵蓋工業廠房、大型體育場館、高層建筑等諸多領域，讓讀者能了解到鋼結構梁如何依據具體需求進行設計、安裝與發揮作用，這些圖片配合文字解說，仿佛一位耐心的導師，逐步引導讀者認識鋼結構梁的世界，無論是專業人士想要深入探究，

鋼結構梁的基本概念與分類

鋼結構梁是現代建筑中不可或缺的承重構件，以其高強度、輕質和施工便捷等優勢廣泛應用于各類建筑結構中，鋼結構梁主要由鋼材制成，通過焊接、螺栓連接等方式組合而成，能夠承受建筑荷載并將其傳遞至支撐結構，根據截面形狀和用途的不同，鋼結構梁可分為多種類型,每種類型都有其獨特的結構特點和適用場景。

工字鋼梁是最常見的鋼結構梁類型之一，其截面呈"I"字形，由上下翼緣和中間的腹板組成，這種設計使工字鋼在承受垂直荷載時表現出色，同時材料使用效率高，工字鋼梁又可分為普通工字鋼和寬翼緣工字鋼（H型鋼），后者具有更寬的翼緣，穩定性更好,適用于大跨度結構。

箱形梁由四塊鋼板焊接而成，形成封閉的矩形或正方形截面，這種結構形式具有極高的抗扭剛度，常用于承受復雜荷載的場合，如橋梁的主梁或高層建筑的轉換梁，箱形梁內部通常設有加勁肋以提高局部穩定性,其封閉截面也便于進行防腐處理。

槽鋼梁呈"[ ]"形截面，雖然抗彎能力不如工字鋼，但在某些需要側面連接或特殊支撐的情況下非常實用，槽鋼常被用作次梁或檁條，也可組合使用形成箱形截面，角鋼雖然嚴格來說不屬于梁的范疇,但在小型結構或連接部位也常發揮類似梁的作用。

組合梁是鋼結構梁發展的重要方向，它將鋼梁與混凝土板通過剪力連接件組合工作，充分發揮鋼材抗拉和混凝土抗壓的優勢，這種梁型在樓蓋系統中應用廣泛，既經濟又高效，另一種特殊形式是桁架梁，由上下弦桿和腹桿組成，以桁架原理承受荷載，特別適合超大跨度結構，如體育館、飛機庫等。

鋼結構梁的選擇需綜合考慮荷載大小、跨度、使用環境、經濟性等多方面因素，隨著計算機輔助設計和制造技術的進步，異形截面梁和變截面梁的應用也越來越廣泛，為建筑師提供了更多創作空間，了解這些基本類型及其特點是正確選用鋼結構梁的前提,也是確保建筑安全經濟的重要基礎。

鋼結構梁的制造工藝與質量控制

鋼結構梁的制造是一個精密而復雜的過程，需要嚴格遵循工藝流程和質量標準，現代鋼結構梁制造通常從詳圖設計開始，根據結構工程師的設計圖紙進行深化，考慮加工、運輸和安裝等實際因素，然后進入材料采購環節，鋼材的牌號、規格必須符合設計要求,并附有質量證明文件。

下料工序是制造過程的第一步，目前主要采用數控切割技術，包括火焰切割、等離子切割和激光切割等，數控切割不僅精度高，而且可以通過優化排板提高材料利用率，對于H型鋼梁，通常需要先將腹板和翼緣板切割至所需尺寸，然后進行組立，組立過程中使用專用夾具保證腹板與翼緣板的垂直度,并預留適當?shù)暮附幼冃斡嗔俊?/p>

焊接工藝是鋼結構梁制造的核心環節，直接影響梁的承載能力和使用壽命，主要焊接方法包括埋弧焊、氣體保護焊和手工電弧焊等，H型鋼梁的角焊縫通常采用埋弧自動焊，生產效率高且質量穩定，焊接過程中需要控制線能量、層間溫度等參數，避免產生焊接缺陷，厚板焊接還需進行預熱和后熱處理,以降低殘余應力防止冷裂紋。

矯正工序對保證鋼結構梁的平直度至關重要，焊接后的梁可能會產生彎曲、扭曲或局部變形，需要通過機械矯正或火焰矯正消除，現代工廠多采用液壓矯正機，通過精確控制施力點和力度實現高效矯正，對于大型梁，火焰矯正是經濟有效的方法,但需要熟練的技術人員操作。

鉆孔和端部加工是為后續連接做準備，高強度螺栓連接孔通常采用數控鉆床或模板鉆孔，確保孔位精度，梁端可能需要銑平或開坡口以滿足連接要求，這些加工工序完成后，梁體基本成型,接下來進行除銹和涂裝。

表面處理是保證鋼結構梁耐久性的關鍵步驟，噴砂除銹是最常用的方法，能將鋼材表面清潔至Sa2.5級或更高，為涂層提供良好基底，涂裝系統通常包括底漆、中間漆和面漆，根據腐蝕環境選擇適當?shù)耐苛掀贩N和膜厚，近年來，防火涂料的應用也越來越廣泛,為鋼結構梁提供火災情況下的保護。

質量控制貫穿整個制造過程，包括原材料檢驗、工序檢驗和成品檢驗，無損檢測（如超聲波、射線或磁粉探傷）用于檢查焊縫內部缺陷，尺寸檢查確保梁的幾何精度，涂層檢查則關注附著力和膜厚，只有通過嚴格檢驗的鋼結構梁才能出廠使用，隨著BIM技術和二維碼追溯系統的應用,鋼結構梁的質量管理正變得更加智能化和可追溯。

鋼結構梁的設計原理與計算方法

鋼結構梁的設計是一個系統工程，需要綜合考慮強度、剛度、穩定性和經濟性等多重要求，設計過程始于荷載確定，包括永久荷載、可變荷載、風荷載、地震作用等，根據使用功能和地理位置確定適當?shù)暮奢d組合，我國《鋼結構設計標準》（GB 50017）提供了詳細的荷載取值和組合規則。

強度計算是鋼結構梁設計的基礎，主要驗證梁在彎矩、剪力和軸力作用下的承載能力，對于受彎構件，首先計算截面抵抗矩和塑性發展系數，然后驗算正應力和剪應力，現代設計方法普遍采用極限狀態設計原則，考慮材料分項系數和荷載分項系數，確保結構在極限狀態下的安全性，對于組合梁,還需考慮鋼與混凝土共同工作的剪力連接設計。

剛度驗算關注鋼結構梁在荷載作用下的變形是否滿足使用要求，撓度限值根據梁的跨度和使用功能確定，一般民用建筑主梁的撓度限值為跨度的1/400，次梁為1/250，過大撓度不僅影響美觀，還可能導致非結構構件開裂或設備運行故障，對于振動敏感的環境，如醫院手術室或精密實驗室,還需進行專門的振動分析。

穩定性分析是鋼結構梁設計的關鍵難點，包括整體穩定和局部穩定兩方面，整體穩定指梁在彎矩作用平面外的抗彎扭屈曲能力，與截面形式、側向支撐間距和荷載作用位置密切相關，設計時需計算穩定系數并進行折減，或通過設置足夠的側向支撐避免失穩，局部穩定關注板件在壓力作用下的屈曲行為,通常通過限制板件寬厚比或設置加勁肋來保證。

節點設計是鋼結構梁工程中不可忽視的重要環節，梁端連接方式包括剛接、鉸接和半剛接，直接影響結構體系的受力性能，常用連接形式有焊接連接、高強度螺栓連接以及混合連接，節點設計需遵循"強節點弱構件"原則，確保節點承載力不低于相連構件,抗震設計時還需考慮節點的延性和耗能能力。

隨著計算機技術的發展，鋼結構梁設計已廣泛采用專業軟件輔助，如STAAD.Pro、SAP2000和國產的PKPM等，這些軟件不僅能完成常規計算，還能進行有限元分析和優化設計，參數化設計和BIM技術的結合，使設計師能夠快速生成多種方案并進行比較，顯著提高了設計效率和質量，工程師的理論素養和工程經驗仍然是不可替代的,特別是在處理復雜問題或特殊結構時。

鋼結構梁的安裝技術與施工要點

鋼結構梁的安裝是鋼結構工程的關鍵環節，需要周密的施工組織設計和嚴格的過程控制，安裝前需完成多項準備工作，包括基礎驗收、測量放線、構件進場檢查和施工設備就位等，基礎預埋件的標高、軸線位置和表面平整度必須符合設計要求,這是確保后續安裝精度的前提。

吊裝方案選擇取決于梁的尺寸、重量和現場條件，小型梁可采用汽車吊或塔吊直接吊裝，大型梁則可能需要使用履帶吊或進行分段吊裝，吊點設置需經過計算，避免吊裝過程中產生過大變形，對于超長梁，常采用平衡梁或多點吊裝以減小彎矩，吊裝前應進行試吊，檢查吊具和索具的安全性,并清理作業半徑內的障礙物。

臨時支撐設置是保證安裝階段安全的重要措施，特別是對大跨度梁或懸挑梁，支撐點位置和數量需通過計算確定，既要滿足強度要求又要控制撓度，臨時支撐通常采用鋼管腳手架或?qū)Ｓ弥渭?，頂端設有可調節裝置以便精確控制標高，支撐拆除需遵循嚴格順序,通常待結構形成整體且混凝土達到強度后進行。

校正與固定是安裝過程的核心環節，梁就位后需立即進行初步校正，包括標高、軸線和垂直度等，校正方法可采用千斤頂、倒鏈或?qū)Ｓ眯Ｕぞ?，初步固定一般通過臨時螺栓或點焊實現，待全面校正合格后再進行最終固定，高強度螺栓連接需按初擰、復擰和終擰的順序施工，確保預拉力達到設計要求，焊接連接則需按工藝評定確定的參數施焊,并采取減小焊接變形的措施。

安裝測量控制貫穿整個施工過程，除了傳統的全站儀和水準儀，現代施工越來越多地采用激光掃描和攝影測量等新技術，測量工作不僅包括構件定位，還需監測結構在施工過程中的變形，確保累積誤差在允許范圍內，特別是對于高層建筑，需考慮壓縮變形和溫度影響,必要時采取預調措施。

安全措施是鋼結構梁安裝不可忽視的方面，高空作業必須設置安全網、生命線和防墜器，施工人員佩戴合格的安全帶，吊裝區域設置警戒線，禁止交叉
