鋼結構采光天窗的設計與施工全攻略，從選材到安裝的完整指南，鋼結構采光天窗設計與施工全解析，選材至安裝完整
鋼結構采光天窗的設計與施工全攻略，從選材到安裝的完整指南》為相關工程提供了全面且實用的參考，在設計方面，需綜合考慮建筑整體風格、采光需求、防水排水等因素，精準規劃天窗的位置、尺寸與形狀，確保其既能滿足采光功能，又與建筑完美融合，選材上，要依據不同環境條件挑選合適的鋼構材料及采光玻璃，保證強度與耐久性，施工環節更是關鍵，從基礎搭建到鋼結構安裝，再到采光玻璃的鋪設，每一步都需嚴格遵循規范，注重細節處理，如密封膠的施打、連接節點的加固等，以保障天窗的防水性、穩定性與安全性。
在現代建筑設計中，鋼結構采光天窗因其優異的采光性能、結構強度和美觀性而廣受歡迎，無論是商業綜合體、工業廠房還是高端住宅，鋼結構采光天窗都能為空間帶來充足的自然光線，同時提升建筑的整體美感，本文將詳細介紹鋼結構采光天窗的完整制作流程，包括材料選擇、結構設計、施工工藝以及常見問題的解決方案，為建筑設計師、施工方和業主提供一份全面的參考指南。
鋼結構采光天窗的基本概念與優勢
鋼結構采光天窗是指以鋼材為主要承重結構，搭配透光材料（如玻璃、聚碳酸酯板等）構成的天窗系統，與傳統木結構或混凝土結構天窗相比,鋼結構采光天窗具有以下顯著優勢：
- 強度高、跨度大：鋼材具有優異的抗拉和抗壓性能，可以制作大跨度天窗而無需中間支撐,創造出更開闊的視覺效果。
- 耐久性好：經過防腐處理的鋼結構能夠抵抗惡劣天氣條件,使用壽命可達30年以上。
- 施工快捷：鋼結構構件可在工廠預制，現場組裝速度快,大大縮短工期。
- 設計靈活：鋼材易于加工成各種形狀,能滿足不同建筑風格的個性化需求。
- 維護簡便：鋼結構表面處理技術成熟,后期維護成本低。
鋼結構采光天窗的材料選擇
1 主體結構材料
鋼結構采光天窗的主體框架通常采用以下幾種鋼材：
- 熱鍍鋅方鋼管：常用規格為50×50×2mm至150×150×5mm，鍍鋅層厚度不小于80μm,具有良好的防腐性能。
- H型鋼：適用于大跨度天窗，常用規格為H100×100×6×8至H300×300×10×15。
- 不銹鋼：用于高腐蝕環境或高端項目，常用304或316L材質,成本較高但免維護。
2 透光材料選擇
透光材料直接影響天窗的采光效果和保溫性能,常見選擇包括：
鋼化玻璃：
- 單層鋼化玻璃：厚度通常為6-12mm,經濟實用但保溫性能一般。
- 中空鋼化玻璃：如6+12A+6,具有優異的隔熱隔音性能。
- 夾膠鋼化玻璃：如6+1.14PVB+6，安全性高,破碎后不會墜落。
聚碳酸酯(PC)板：
- 實心板：厚度4-10mm，抗沖擊性強,重量輕。
- 多層中空板：如16mm三層結構,保溫性能接近中空玻璃但重量更輕。
ETFE膜材：
用于充氣式天窗，透光率可達95%，自重極輕,適合超大跨度應用。
3 密封與防水材料
- 密封膠：硅酮結構膠(如DC795)、聚硫密封膠，要求耐候性好、彈性恢復率高。
- 防水卷材：EPDM防水卷材、PVC防水膜,用于天窗與屋面交接處防水。
- 隔熱條：用于斷橋處理，防止冷橋效應，常用PA66+GF25材質。
鋼結構采光天窗的設計要點

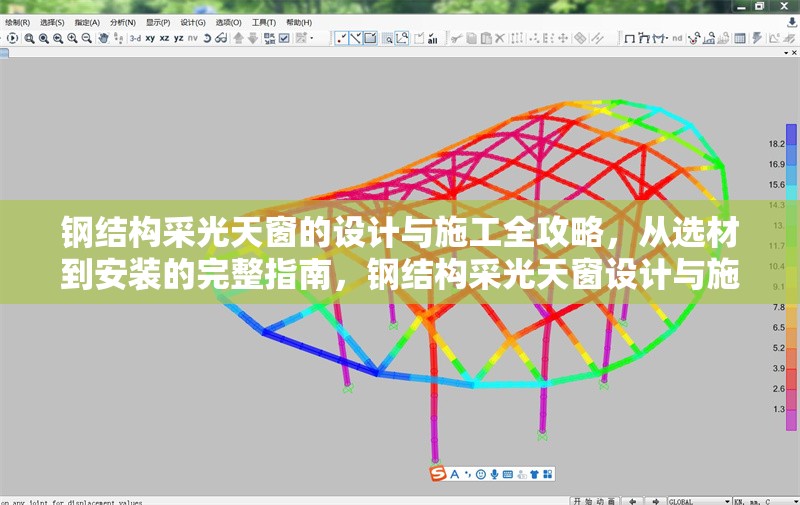

1 結構設計
荷載計算：
- 恒荷載：包括自重、透光材料重量等。
- 活荷載：考慮雪荷載(根據地區不同)、維護荷載(一般取0.5kN/m2)。
- 風荷載：需計算正壓和負壓,特別關注風吸力作用。
- 地震荷載：高烈度區需特別考慮。
排水坡度：
- 平天窗最小坡度不應小于3%，坡天窗宜在15-30°之間。
- 天溝設計應保證排水暢通,每米坡度不小于5mm。
熱工性能：
- 傳熱系數(U值)應根據建筑節能要求確定，寒冷地區宜≤2.0W/(m2·K)。
- 遮陽系數(SC)宜控制在0.3-0.6之間,避免夏季過熱。
2 細部節點設計
天窗與主體結構連接節點：
- 預埋件法：混凝土結構中預埋鋼板,焊接或螺栓連接天窗立柱。
- 化學錨栓法：后置固定方式,需進行拉拔試驗驗證。
- 穿透式連接：鋼結構屋面可直接焊接或高強螺栓連接。
防水節點設計：
- 采用"雨幕原理"設計,設置多道防水防線。
- 天窗周邊泛水高度不小于250mm,收口處做金屬壓條密封。
- 天窗與屋面交接處設置不銹鋼排水槽。
防冷凝設計：
- 采用斷熱型材或設置隔熱墊塊。
- 坡天窗應在內側設置集水槽和導流管。
鋼結構采光天窗的施工工藝
1 施工準備
測量放線：
- 使用全站儀準確定位天窗開口位置，誤差控制在±5mm內。
- 檢查預留洞口尺寸,對角線偏差不應大于10mm。
材料驗收：
- 鋼材應有質量證明文件,鍍鋅層厚度檢測合格。
- 玻璃應有3C認證,抽樣進行碎片狀態試驗。
設備準備：
25噸以上汽車吊(大型天窗)、電動葫蘆、激光水準儀等。
2 主體結構安裝
鋼骨架組裝：
- 地面預拼裝,檢查尺寸無誤后編號拆解。
- 按先立柱后橫梁的順序安裝,采用臨時支撐固定。
- 焊接工藝：對接焊縫應全熔透,角焊縫焊腳尺寸不小于6mm。
防腐處理：
- 焊接部位打磨后涂刷環氧富鋅底漆(80μm)+環氧云鐵中間漆(100μm)+聚氨酯面漆(60μm)。
- 螺栓連接處應涂抹防腐油脂。
3 透光面板安裝
玻璃安裝：
- 先在型材槽口內鋪設氯丁橡膠墊塊,間距不大于300mm。
- 采用吸盤機械安裝,就位后立即安裝鋁合金壓板。
- 注膠前用二甲苯清潔接縫，膠縫寬度宜為8-12mm。
PC板安裝：
- 使用專用墊圈和自攻螺釘固定,螺釘間距不大于400mm。
- 板邊預留膨脹間隙,每米約3mm。
- 安裝時撕掉保護膜,避免長時間暴露。
4 防水施工
天窗周邊防水：
- 基層處理劑涂刷均勻,無漏刷。
- 防水卷材搭接寬度不小于100mm,熱熔焊接。
- 收口處用金屬壓條固定,打密封膠。
天窗自身防水：
- 檢查排水槽坡度,做24小時蓄水試驗。
- 開啟扇周邊設置三元乙丙橡膠密封條。
鋼結構采光天窗的質量控制要點
材料質量控制：
- 鋼材力學性能復驗,鍍鋅層厚度檢測。
- 玻璃進行邊緣應力檢測，無爆邊、劃傷。
安裝精度控制：
- 整體垂直度偏差≤H/1000且≤15mm。
- 相鄰兩構件接縫高低差≤1mm。
防水性能檢測：
- 淋水試驗：水壓0.03MPa,持續30分鐘無滲漏。
- 紅外熱像儀檢測：無冷橋和滲漏點。
結構安全檢測：
- 焊縫超聲波探傷抽查比例不低于20%。
- 重要節點進行靜載試驗。
鋼結構采光天窗的維護與保養
日常維護：
- 每季度清潔透光材料表面,使用中性清潔劑。
- 檢查密封膠狀態,發現開裂及時修補。
定期檢查：
- 每年檢查鋼結構防腐層,局部修補。
- 檢查排水系統,清除堵塞物。
常見問題處理：
- 冷凝水：檢查室內通風,增設防結露加熱系統。
- 漏雨：先確定漏點,更換老化密封材料。
- 玻璃自爆：立即設置警戒區,聯系專業人員更換。
創新技術與未來發展趨勢
智能控制技術：
- 電動開啟系統與樓宇自控聯動,根據氣象條件自動調節。
- 集成光感、雨感傳感器,實現全自動控制。
節能技術：
- 真空玻璃技術，傳熱系數可低至0.4W/(m2·K)。
- 光伏一體化天窗,兼具發電和采光功能。
新材料應用：
- 自清潔玻璃涂層,減少維護需求。
- 電致變色
