本文圍繞鋼結構21米梯形屋架設計展開，涵蓋從選材到施工的全面內容，在選材方面，詳細介紹了適合該屋架的鋼材類型及性能要求，確保材料具備足夠的強度、韌性等，以滿足21米跨度的承載需求，設計過程中，依據相關標準和力學原理，對梯形屋架的結構形式、桿件尺寸等進行精準規劃，保障其穩定性與安全性，施工環節同樣關鍵，闡述了從基礎準備、鋼構件制作到現場安裝的一系列要點，包括焊接工藝、節點處理等，嚴格把控施工質量，保證屋架按設計要求準確搭建。

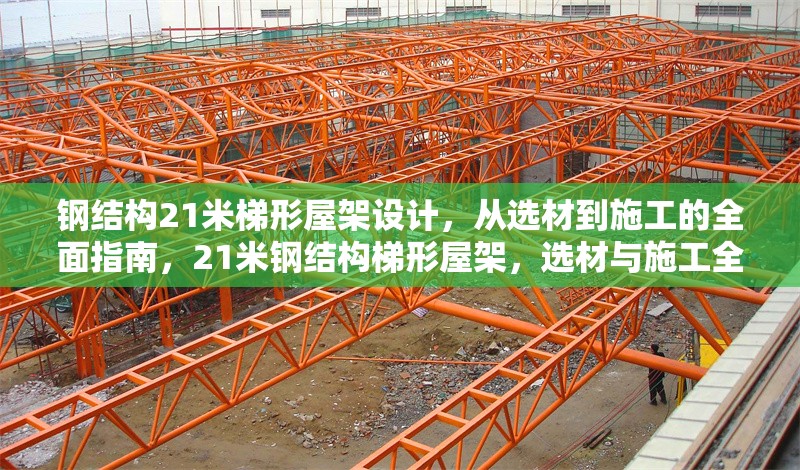

21米梯形屋架設計概述

鋼結構梯形屋架作為工業廠房、倉庫、體育館等大跨度建筑的理想選擇，以其優異的力學性能和施工便捷性廣受歡迎，21米跨度的梯形屋架處于中等跨度范圍，既滿足了大多數工業建筑的空間需求，又避免了超大跨度帶來的過高成本，本文將系統介紹21米梯形鋼屋架的設計要點、計算方法和施工注意事項。

梯形屋架區別于三角形屋架和平行弦屋架的主要特點在于其上下弦桿呈梯形布置,這種結構形式能夠更好地適應屋面排水要求，同時提供較為均勻的桿件內力分布，對于21米跨度，梯形屋架的高度通?？刂圃?/8~1/12跨度范圍內，即約1.75米~2.62米，具體數值需根據荷載條件和建筑功能確定。

設計前的準備工作

基本參數確定

在開始21米梯形鋼屋架設計前,必須明確以下基本參數：

• 建筑物用途（決定活荷載取值）
• 屋面材料類型（影響恒荷載計算）
• 當?shù)鼗撅L壓和雪壓（根據荷載規范查?。?/li>
• 抗震設防烈度（決定地震作用計算）
• 建筑耐火等級（影響防火涂料選擇）
• 環境腐蝕性等級（影響防腐處理方案）

結構選型考量

21米跨度梯形屋架常見的結構形式包括：

• 普通鋼屋架：采用角鋼、T型鋼或H型鋼桿件通過節點板連接
• 鋼管桁架：采用圓鋼管或方鋼管，節點采用相貫焊接或法蘭連接
• 輕型鋼屋架：采用薄壁型鋼，自重輕但剛度相對較小

對于大多數工業建筑,普通鋼屋架因其經濟性和施工便利性成為首選，當建筑外觀要求較高或需要減少結構高度時，可考慮鋼管桁架方案。

荷載計算與組合

恒荷載計算

恒荷載包括屋架自重、屋面材料重、檁條重量及吊頂?shù)扔谰煤奢d，以常見的壓型鋼板復合保溫屋面為例：

• 屋面系統：0.25~0.35 kN/m2
• 檁條及支撐：0.10~0.15 kN/m2
• 屋架自重（初步估算）：0.15~0.25 kN/m2 總恒荷載約為0.5~0.75 kN/m2（投影面積）

活荷載取值

根據《建筑結構荷載規范》GB50009：

• 不上人屋面活荷載標準值：0.5 kN/m2
• 雪荷載：根據地區不同，一般在0.2~0.8 kN/m2之間 設計時取活荷載與雪荷載中的較大值，通常為0.5 kN/m2

風荷載計算

風荷載對屋架的影響主要體現在：

• 風吸力可能導致屋架上浮
• 風壓力增加下弦桿荷載 風壓標準值計算公式：wk=βzμsμzw0 其中w0為基本風壓，μz為風壓高度變化系數，μs為體型系數，βz為風振系數

荷載組合

按照《建筑結構可靠性設計統一標準》GB50068，應考慮以下組合：

• 基本組合：1.2恒+1.4活
• 偶然組合：考慮施工或檢修集中荷載
• 地震組合：1.0恒+0.5活+地震作用

結構分析與桿件設計

內力分析方法

21米梯形屋架通常采用以下方法進行內力分析：

• 鉸接桁架假定法：將節點簡化為理想鉸接，各桿件只承受軸力
• 剛接桁架有限元分析：考慮節點剛度，更精確但計算復雜 對于初步設計，鉸接假定法已能滿足工程精度要求。

桿件截面選擇

梯形屋架主要桿件包括：

• 上弦桿：通常受壓，需考慮穩定問題，多采用雙角鋼或T型鋼
• 下弦桿：通常受拉，可采用單角鋼或雙角鋼
• 腹桿：包括豎桿和斜桿，根據內力大小選擇截面

以21米跨度為例,典型桿件截面可能為：

• 上弦桿：2L125×80×8
• 下弦桿：2L100×63×6
• 主要腹桿：2L75×50×5
• 次要腹桿：L63×5

節點設計要點

節點設計是鋼屋架的關鍵環節,21米梯形屋架常見節點類型：

• 上弦節點：通常采用節點板連接，需保證焊縫長度和厚度
• 下弦節點：注意避免焊縫集中導致的應力集中
• 支座節點：應設置加勁肋提高局部剛度

節點板厚度一般不小于8mm,對于重要節點可增至10mm，焊縫設計應滿足等強度原則，即焊縫承載力不低于母材承載力。

穩定性與變形控制

整體穩定性驗算

梯形屋架的整體穩定性主要包括：

• 平面內穩定性：通過設置垂直支撐保證
• 平面外穩定性：依靠檁條和水平支撐系統

對于21米跨度,通常需在屋架兩端和跨中設置垂直支撐，形成穩定的空間體系。

桿件穩定性計算

受壓桿件需進行穩定性驗算,計算公式： N/(φA)≤f 為穩定系數，根據桿件長細比查表確定，上弦桿的長細比一般控制在120以內，腹桿可放寬至150。

變形限值要求

根據規范,鋼屋架的撓度限值通常為：

• 僅承受恒+活荷載：L/250
• 包括懸掛荷載時：L/300 對于21米跨度，相應撓度限值為84mm和70mm。

防腐與防火設計

防腐處理

鋼結構防腐措施包括：

• 熱浸鍍鋅：耐久性好但成本較高
• 油漆防護：底漆+中間漆+面漆，總干膜厚度≥150μm
• 耐候鋼：特殊環境下可考慮使用

防火設計

根據建筑耐火等級要求,可采用：

• 防火涂料：膨脹型或非膨脹型
• 防火板包覆
• 噴淋系統保護

防火涂料厚度應根據構件截面系數和耐火極限要求經計算確定。

施工圖繪制要點

完整的21米梯形鋼屋架施工圖應包括：

1. 屋架幾何尺寸圖
2. 桿件布置與編號圖
3. 節點詳圖（至少包括典型節點、支座節點和屋脊節點）
4. 材料表
5. 施工說明（包括制作精度、焊接要求、防腐處理等）

經濟性優化建議

1. 標準化桿件截面,減少規格種類
2. 優化節點設計,減少節點板用量
3. 合理布置支撐系統,避免過度設計
4. 考慮采用高強度鋼材（如Q355）減輕結構自重
5. 批量生產可降低單位成本

常見問題與解決方案

問題1：屋架撓度過大

解決方案：增加屋架高度、加大弦桿截面或增設預應力索

問題2：節點焊縫開裂

解決方案：優化節點構造、增加節點板厚度或采用鑄鋼節點

問題3：屋面漏水

解決方案：確保屋架變形控制在允許范圍內，屋面系統設置伸縮縫

21米跨度鋼結構梯形屋架設計是一項綜合性工作,需要兼顧結構安全、經濟合理和施工便利，通過科學的荷載計算、合理的桿件布置和細致的節點設計，可以創造出既滿足功能需求又具有良好經濟性的屋架結構，隨著BIM技術和參數化設計工具的普及，鋼屋架設計正朝著更高效、更精確的方向發展，為鋼結構建筑的廣泛應用提供了有力支撐。
