鋼結構10米跨度一字梁效果圖詳解

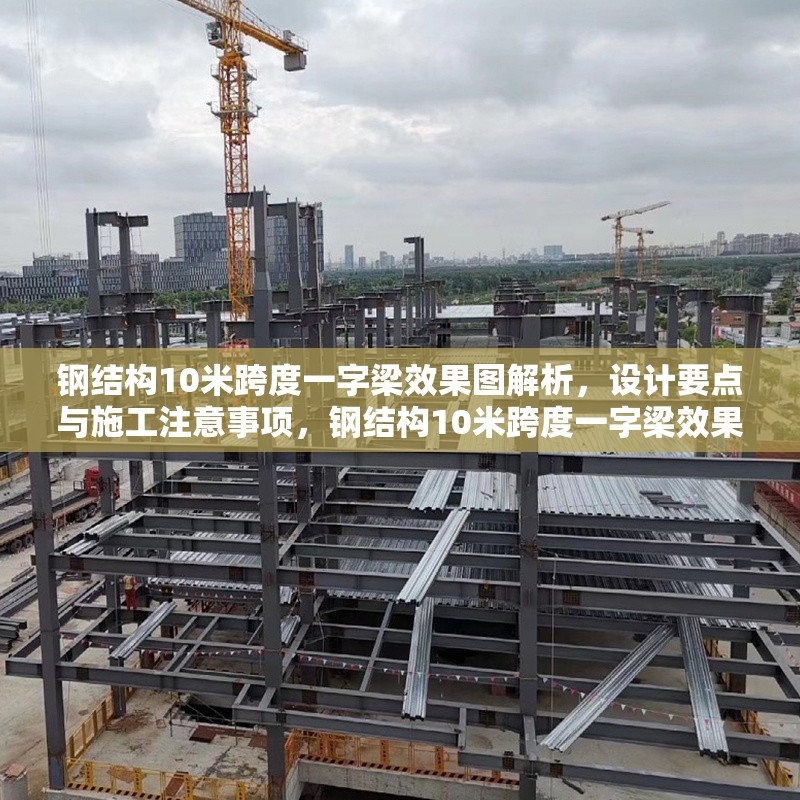

在現代建筑設計中,鋼結構因其高強度、輕質和施工便捷等優勢，已成為大跨度建筑的首選結構形式，10米跨度的一字梁作為常見的結構構件，廣泛應用于工業廠房、倉庫、體育館等建筑中，本文將通過詳細解析10米跨度鋼結構一字梁的效果圖，幫助讀者全面了解其設計要點、施工注意事項以及實際應用場景。

一字梁的基本概念與結構特點

一字梁,顧名思義，是指截面呈"一"字形的鋼梁，專業術語稱為工字鋼或H型鋼，這種梁由上下翼緣和中間的腹板組成，具有優異的抗彎性能，10米跨度的一字梁在中小型建筑中十分常見，它能夠有效承擔樓面或屋面的荷載，并將力傳遞至支撐柱或墻體。

從效果圖上可以清晰看到,10米跨度的一字梁通常采用熱軋H型鋼或焊接H型鋼制作，熱軋H型鋼是鋼廠直接軋制成型的標準產品，規格統一，質量穩定；而焊接H型鋼則是根據工程需要，將鋼板切割后焊接而成，可以靈活調整截面尺寸，在效果圖中，設計師會明確標注所用鋼材的型號，如HN400×200×8×13，表示高度400mm、翼緣寬度200mm、腹板厚度8mm、翼緣厚度13mm的H型鋼。

10米跨度一字梁的荷載分析與截面選擇

確定一字梁的截面尺寸是鋼結構設計中的關鍵環節,對于10米跨度的一字梁，設計師需要綜合考慮以下荷載因素：

1. 永久荷載：包括梁自重、屋面或樓面結構層重量、吊頂及其他固定設備重量等；
2. 可變荷載：如使用活荷載、雪荷載、風荷載等；
3. 特殊荷載：地震作用、溫度變化引起的附加應力等。

通過結構計算軟件,設計師可以建立力學模型，模擬梁在各種荷載組合下的受力狀態，效果圖上通常會標注梁的最大彎矩和剪力值，以及計算得出的撓度限值，根據《鋼結構設計規范》GB50017的要求，受彎構件的撓度一般不應超過跨度的1/400，對于10米跨度梁即25mm。

在截面選擇上,10米跨度的一字梁多采用中等高度的H型鋼，如HN350×175至HN450×200系列，過高的截面雖然抗彎能力強，但可能導致側向穩定性問題；過低的截面則可能無法滿足剛度和強度要求，效果圖上會清晰顯示梁截面的各項尺寸參數，供施工人員準確備料。

一字梁的連接節點設計

鋼結構的效果圖中,連接節點的詳圖尤為重要，10米跨度一字梁的端部連接通常采用鉸接或剛接形式：

1. 鉸接連接：通過高強螺栓將梁腹板與柱上的連接板固定，允許梁端有一定轉動能力，這種連接方式施工簡便，能有效釋放溫度應力，但對梁的跨中彎矩沒有減小作用，效果圖上會詳細標注螺栓的數量、規格、排列方式以及安裝扭矩要求。

2. 剛接連接：梁的上下翼緣均與柱牢固連接，形成彎矩傳遞，這種連接能顯著減小梁跨中彎矩，但構造復雜，對施工精度要求高，效果圖上會展示翼緣對接焊縫的坡口形式、焊接順序以及加勁肋的設置位置。

當一字梁需要拼接時,效果圖還會給出工廠拼接或現場拼接的詳細構造，拼接位置一般選在彎矩較小處（約1/4跨度附近），采用坡口焊對接或連接板螺栓連接，所有連接細節在效果圖上都必須清晰表達，避免施工誤解。

一字梁的穩定性構造措施

鋼梁的穩定性問題不容忽視,特別是10米跨度的一字梁，在施工和使用階段都可能面臨側向失穩風險，效果圖上通常會體現以下穩定性保障措施：

1. 側向支撐系統：在梁的上翼緣設置檁條或樓板提供側向約束，必要時在下翼緣增設角鋼支撐，支撐點的間距根據梁的截面特性計算確定，一般不超過梁高的20倍。

2. 加勁肋設置：在集中荷載作用點、支座處以及跨度較大位置設置橫向加勁肋，防止腹板局部屈曲，效果圖上會標注加勁肋的厚度、高度以及與翼緣的焊接要求。

3. 隅撐構造：當梁與柱剛接時，在梁柱交接區域設置三角形隅撐，增強節點區的剛度，這些細部構造在效果圖上都需要放大表示，確保施工人員準確理解。

防腐防火處理方案

鋼結構在環境中易受腐蝕,高溫下強度會急劇下降，因此效果圖上必須明確防腐防火處理措施：

1. 防腐處理：通常采用噴砂除銹后涂裝防腐涂料的方案，效果圖上會注明除銹等級（如Sa2.5）、底漆類型（如環氧富鋅底漆）、中間漆和面漆的品種及涂裝道數、干膜厚度等參數。

2. 防火處理：根據建筑物的耐火等級要求，選擇防火涂料、防火板或噴淋系統等保護措施，效果圖上會標注防火材料的型號、厚度以及施工方法，對于10米跨度的一字梁，耐火極限通常要求達到1.5-2小時。

施工安裝要點

基于效果圖的指導,10米跨度一字梁的施工應注意以下要點：

1. 吊裝方案：由于10米梁長度較大，需合理選擇吊點位置，通常采用兩點吊裝，吊點距梁端約2-3米，效果圖上會標注吊裝孔或吊耳的位置及規格。

2. 臨時支撐：在梁就位后、屋面系統完成前，可能需要設置臨時支撐防止梁側傾，效果圖有時會給出臨時支撐的建議位置和拆除時機。

3. 安裝順序：效果圖往往附有結構安裝流程圖，指導先裝主梁后次梁、先下部后上部的科學施工順序。

4. 尺寸控制：施工中需嚴格檢查梁的起拱值（通常為跨度的1/500至1/300）、螺栓孔位偏差、焊縫質量等關鍵指標。

實際工程案例分析

通過一個實際工程案例可以更好地理解10米跨度一字梁的應用,某物流倉庫項目采用10.2米跨度的一字梁作為屋面主梁，間距8米，效果圖顯示選用HN400×200×8×13熱軋H型鋼，Q355B材質，梁端采用鉸接連接，腹板通過10.9級M20高強螺栓與鋼柱連接，屋面檁條間距1.5米，為梁上翼緣提供側向支撐，防腐采用環氧富鋅底漆（80μm）+環氧云鐵中間漆（100μm）+丙烯酸聚氨酯面漆（60μm）體系，防火采用超薄型防火涂料，耐火極限1.5小時。

施工過程中,根據效果圖的指導，先安裝鋼柱并校正垂直度，然后吊裝鋼梁，臨時用纜風繩固定，最后安裝屋面檁條形成穩定體系，工程竣工后經檢測，梁的最大撓度僅18mm，遠小于規范限值，使用狀況良好。

10米跨度鋼結構一字梁效果圖是設計與施工之間的重要紐帶,它不僅是結構工程師計算成果的直觀表達，更是施工人員現場操作的精確指南，通過全面理解效果圖中的各項技術信息，包括截面尺寸、連接構造、穩定性措施以及防腐防火要求等，才能確保鋼結構工程的質量和安全，隨著BIM技術的發展，未來鋼結構效果圖將更加立體化、智能化，為工程建設提供更強大的技術支持。
