加固圖紙審查流程嚴謹且關鍵，建設單位提交加固圖紙及相關文件資料，包括原建筑結構圖、加固設計說明等，由專業審查機構或人員對圖紙進行初步審核，查看是否符合相關規范標準，如抗震、防火等要求，以及與原結構的適配性，組織多方會審，設計單位闡述設計意圖，施工、監理等單位提出疑問和建議，共同探討圖紙的可行性與合理性，對于審查中發現的問題，設計單位需及時修改完善，之后，再次審核修改后的圖紙，確認無誤后出具審查意見書。

加固圖紙審查流程步驟

1. 原結構相關鑒定信息審查

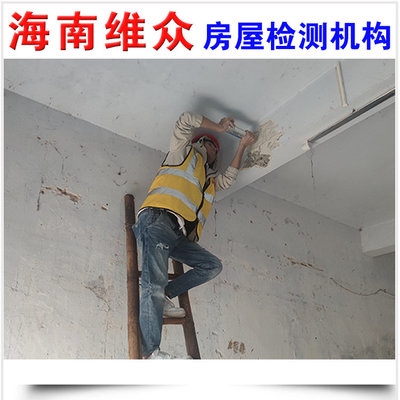

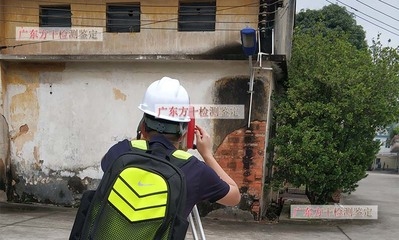

   • 原結構可靠性鑒定和抗震鑒定是重要依據。需要查看現場測試相關內容，例如建筑材料強度、結構布置等參數的測試情況是否合理準確；檢查內業分析是否通過現場測試數據建立建筑模型，并準確分析結構承載力是否滿足相關規范要求；同時確認是否出具結構鑒定報告，對建筑的結構性進行合理評級，給出是否可以繼續使用的結論以及合理建議等內容。
2. 加固方案依據審查
   • 審查加固方案的設計依據，包括原始建筑地質勘探圖、原始建筑結構圖、原文建筑建筑圖、原始結構計算模型、重建的建筑計劃等信息是否齊全準確，這些是出具完整有效加固設計圖紙的基礎，也是確保加固方案合理的前提。
3. 加固設計內容審查
   • 結構承載能力方面：審查結構加固設計重點是否放在提高結構構件的承載能力上；抗震加固重點是否為提高結構的延性、增強建筑的整體性。確保加固設計符合結構安全要求，避免在后續施工和使用中出現安全隱患。
   • 合規性方面：確認是否有原設計單位的確認函和房屋所有權單位確認函，這關系到加固方案的合法性和權威性，也是加固圖紙審查中不可缺少的環節。
4. 圖紙準確性審查
   • 類似于常規建筑圖紙審查，需確保加固圖紙的完整性和準確性，保證后續施工可以依據圖紙順利進行。例如，標注是否清晰準確，各結構尺寸是否明確，有無相互矛盾之處等內容，若存在問題可能導致施工過程混亂、延誤工期甚至出現質量安全問題。
5. 施工工藝審查

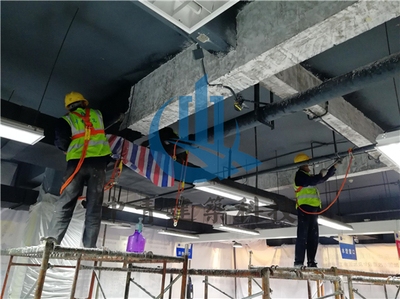

   • 檢查加固圖紙中是否包含詳細合理的施工工藝和工序安排。合理的施工工藝能夠提高施工效率，減少施工風險。比如，采用碳纖維粘結、鋼粘結、鋼包覆、結構裂縫處理、土體壓密灌漿、預應力等加固方法時，其對應的施工工藝在圖紙中是否準確合理，工序之間的銜接是否得當?shù)葍?nèi)容。
6. 設備和管線布置審查（若涉及）
   • 如果加固工程涉及設備和管線的變動或新增，要審查設備和管線布置的合理性，以及設備和管線之間的協調性和配合性，確保施工過程順利進行，避免出現相互干擾等問題。
7. 與其他文件一致性審查
   • 審查加固圖紙與設計文件是否一致，加固圖紙應是設計文件的具體實施方案，只有兩者一致才能保證工程的質量和安全，避免因理解偏差或內容沖突造成工程失誤。
8. 圖紙可讀性和易懂性審查
   • 檢查加固圖紙的字跡是否清晰、符號是否規范，以及圖紙的布局是否合理。只有確保加固圖紙的可讀性和易懂性，施工人員才能正確理解和執行施工任務，減少施工錯誤的發生。
